A to mój all-1 :P
[ img ]
115cm długosci
cewka 25cm 5,2kHz / 4,9kHz

chyba wygrałem konkurs na najbardziej "śmieciowy wykrywacz"

[ img ]

[ img ]

A teraz troche opisu:
zestaw jabel ( na razie bez żadnych tuningów)

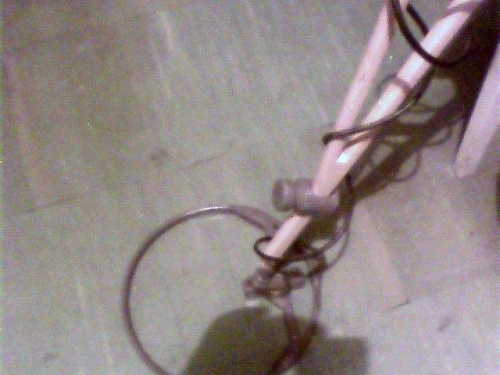

cewka nawinięta na pokrywkę od wiadra na śmieci. drut 0.75, w izolacji ( taki jak do inslacji elektrycznych)- naiwjane po zewnetrzenj stronie, równo układane, 22 zwoje , średnica około 25 cm, złapane za pomocą opasek do kabli ( 8 sztuk, co 45 stopni).
Połączenie cewki z elektroniką- plecionka 2x1.0 , wtyczka skręcana 4 pin

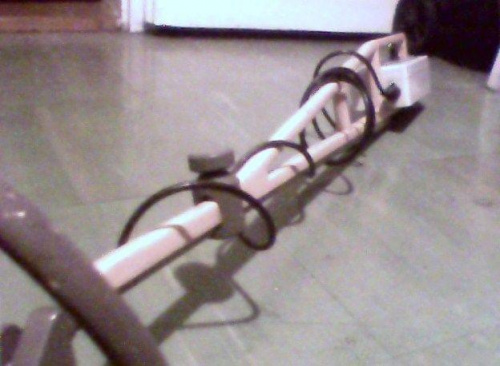

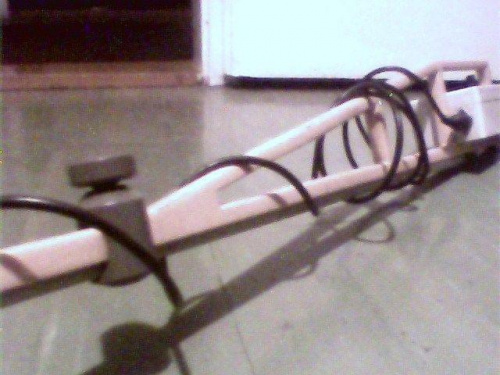

prowadzenie- rura od odkurzacza, na razie jest krótka, później dorobie górną część- bo łaże zgarbiony.

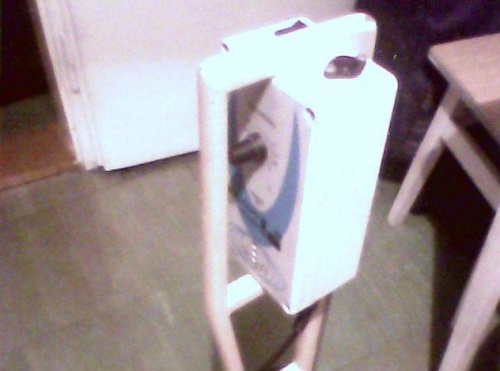

Elektronika w kieszeń, reszta w łape i można chodzić. Zapewne z czasem dojde do róznych wniosków racjonalizatorskich i wtedy wykonam całość tak jak być powinno.
Jak na razie znalazłem na podwórku drut, gwóźdź, i kawałek płaskownika :D

Mój własny ALL-1 :) [ img ] [ img ] [ img ]

Zbyszku wygląda bardzo ładnie, wykonanie czyste i schludne. Czy mógłbyś dać zbliżenie podłokietnika i kilka wskazówek warsztatowych ?

Ja chciałbym wszystkim pogratulować zapału i pomysłowości - ważne że Wasze sprzęty spełniają swoją funkcję a czy są ładne czy brzydkie to rzecz gustu :1

Nareszcie mój pierwszy wykrywacz ;) j samodzielnie złożony :1 działa wyśmienicie,pierwsze wyjście na ogródek i co chwile piszczy,nieżle musze mieć tam złomu,jutro idę w teren aż się nie mogę doczekać.
[ img ] [ img ] [ img ] [ img ] [ img ] [ img ] [ img ]

Bardzo ładna farba, co to za jedna?

witam.pierwszy jabelek ktorego zlozylem.calkiem standard.raczka z podkaszarki elektrycznej.

A oto mój jabelek ( już sprzedany ) . W razie jakichś pytań proszę pytać :)
[ img ]
[ img ]
[ img ]

tu reszta fotek dla zainteresowanych
http://www.fotosik.pl/pokaz_obrazek/a7f ... ee357.html
http://www.fotosik.pl/pokaz_obrazek/326 ... b6413.html
http://www.fotosik.pl/pokaz_obrazek/984 ... b0aa4.html
http://www.fotosik.pl/pokaz_obrazek/560 ... 7d7b7.html
http://www.fotosik.pl/pokaz_obrazek/e32 ... 2614a.html
http://www.fotosik.pl/pokaz_obrazek/70f ... 80515.html
http://www.fotosik.pl/pokaz_obrazek/139 ... 0d970.html
http://www.fotosik.pl/pokaz_obrazek/b13 ... 7189c.html
http://www.fotosik.pl/pokaz_obrazek/518 ... e1cb4.html
http://www.fotosik.pl/pokaz_obrazek/b86 ... e0661.html
http://www.fotosik.pl/pokaz_obrazek/15e ... 3ffac.html
http://www.fotosik.pl/pokaz_obrazek/f74 ... f20a7.html
http://www.fotosik.pl/pokaz_obrazek/e8b ... 993c4.html
http://www.fotosik.pl/pokaz_obrazek/1f1 ... 4daba.html
http://www.fotosik.pl/pokaz_obrazek/850 ... 2d400.html

pozdr

ZBIQ, szczerze gratuluje inwencji i zapału- sporo rodzimych producentów "seryjnie" produkowało wykrywacze o wiele mniej dopracowanej mechanicznie konstrukcji i wyglądzie.

Witam wszystkich.
Trochę odświeżę wątek. Poniżej kilka foto mojego wykrywacza VLF, zbudowanego w 1996 roku w oparciu o dokumentację GARRETTA ADS5.
[ img ] [ img ]
[ img ] [ img ]
Obecnie mam zamiar przerobić wykrywacz na two boxa, gdyż stara 14 letnia sonda już trochę nie domaga :)
Pozdrawiam.

Mój Jabel , Poprawiona elektronika [R 4.3 na 1 om,plus radiator na tranzystorze mocy] zastosowałem konstrukcję ramową w celu zabezpieczenia pokrętła potencjometru ,Ramka wycięta z jednego kawałka tekstolitu,zastosowałem akumulatorki z wkrętarki 12V . Zasięg Jabla po przeróbce jest imponujący [ img ] [ img ] [ img ] [ img ] [ img ]

Witam

Wykrywacz wciąż się rozwija - na filmikach wersja z ostatniego miesiąca:

http://youtu.be/FLmCvB-3L7I
http://youtu.be/5OF-lGxCKCo


Pozdrawiam

Bardzo ciekawy projekt, i co ważniejsze mocno zaawansowany jeżeli chodzi o wykonanie. Zapraszam do pochwalenia się jakimiś szczegółami technicznymi.

Jest modyfikacja klasycznego analogowego wykrywacza VLF.
Nadajnik pracuje w układzie prawie rezonansowym (cewka z równoległym kondensatorem sterowana impulsami z układu czasowego procesora).
Odbiornik to już klasyczny układ rezonansowy - następnie wzmacniacz i dwa prostowniki synchroniczne wyzwalane również z układu czasowego procesora wypracowują sygnał "magnetyczny" i "elektryczny". Dalej dwa przetwornik AD i reszta w procesorze.
W prototypie prezentowanym w filmikach zastosowałem wyświetlacz TFT ale w kolejnym będzie LCD ze względu na lepszą widoczność w słoneczne dni. Procesor to 32 bitowy ARM (STM32). Układ pracował pierwotnie na ok 5kHz. W tej chwili przerobiłem cewkę na ok 10kHz licząc na mniejszy wpływ zmineralizowanego gruntu a co za tym idzie lepszą identyfikację obiektów w gruncie (bo w powietrzu działa rewelacyjnie).
Wykrywacz pracuje w trybie statycznym lub dynamicznym. W trybie statycznym działa układ automatycznego zerowania. W czasie pracy w trybie dynamicznym na ekranie wyświetlacza wyświetlany jest również sygnał statyczny co ułatwia namierzanie i szacowanie głębokości i wielkości obiektu.

Pozdrawiam
